    学校智能广播系统

    发表时间:2020-11-28 02:38:39



核心提示:中学校园智能广播系统解决方案 (电脑控制)


一、客户需求:

        我校有一栋三层综合教学教学楼,楼道长60米。1~3层,每层一个年级,每个年级8个班,共24个教学班。一栋综合办公楼三层,楼道长40米。户外运动场是200米标准跑道。现需建设一套校园智能广播系统,具体要求如下:

1、每个年级可单独广播。

2、新建广播系统需要解决上下课音乐打铃,自动播放。

3、学校办公区设计广播。

4、运动场设计广播,解决大型户外活动扩声使用。



二、需求分析及方案设计:

根据学校以上要求,系统设计为定压分区广播系统,前端配备自动播出控制系统,以实现智能广播的功能。

1、广播音源设计:广播音源分数字音源和模拟音源,主控计算机输出的数字音源,主要用于音乐铃声和自动播放,模拟音源有DVD播放机,用于播放教育教学光盘,还有会议话筒、无线话筒,主要用于教师和领导讲话。智能音乐编程播放器用于播放运动场点播的音乐。

2、主控系统设计:主控系统设计采用的一台主控计算机和一套Gmtd金迈视讯广播自动播出软件V1.0,实现自动播出即能控制教室区域广播,也能控制公共区域分区广播。

3、分区控制:我们把整个校园广播系统分成六个区。

每个年级为一个区,满足学校按年级播放的需求,如考试、开家长会等,三个年级共三个区;

教学楼楼道为一个区,做到音乐铃声,背景音乐,播放通知全覆盖,保证正常的教学秩序;

办公室楼道为一个区,做到音乐铃声,背景音乐,播放通知全覆盖,保证正常的教学秩序;

操场为一个区,为全校做广播体操,举办大型活动时使用,可单独控制管理;

系统配备一台Gmtd智能分区控制器,GMTD-8DV,设备为8路分区广播控制,可分别控制教室区域、楼道、运动场广播,及全校广播。

4、电源控制:在系统中配置一台电源管理控制器GMTD-DY,通过广播自动播出软件控制,设备可实现所有设备电源无人值守,定时对机柜内设备进行电源开关,省电环保,安全可靠。

5、教室音箱设计:每个教室配备一只10W无源音箱GM-351(额定功率6W,峰值功率10W)。总计需要安装24只,合计功率为240W;广播系统实现按年级分区管理。

6、教学楼楼道音箱设计:教学楼楼道长60米,根据每15米设计一只音箱,每层设计4只吸顶音箱GM-501(额定功率3W,峰值功率6W),共需要16只,教学楼走廊合计功率为96W。

7、办公楼楼道音箱设计: 办公楼楼道长40米,每层设计2只吸顶音箱GM-501(额定功率3W,峰值功率6W),计需要6只,办公楼走廊合计功率为36W。

8、运动场音箱设计:200米标准运动场设计4只60W防水音柱GM-628,操场合计功率为240W。

9、运动场扩声设计: 由于运动场每天需要做广播体操,每学期还要举行运动会,全校的大型活动等,在运动场的主席台需要现场讲话,点播广播操曲目及其它音乐曲目,我们为学校操场配备了一台智能音乐编程播放器GM-8608S,该设备可实现远程点播音乐功能,同时我们为运动场老师讲话配备了一套远距离无线手持麦克GM-9200U,从而满足学校大型活动扩声、讲话和远程点播的需求。

10、功放设计:根据各个区域设计音箱的总功率,遵循功放的设计原则,及室内外广播音箱的特点,并为学校日后可能加点留有余量,我们为这套校园广播系统设计了2台功放,室内室外各一台,室内音箱合计功率为240W+96W+36W=372W,设计一台660W的纯后级功放;室外合计功率为240W,考虑到运动场安装音柱时线路都较长,线路损耗会较多,我们为运动场也配备一台660W的纯后级功放,以保证室外广播和扩声的效果。



 三、系统实现功能

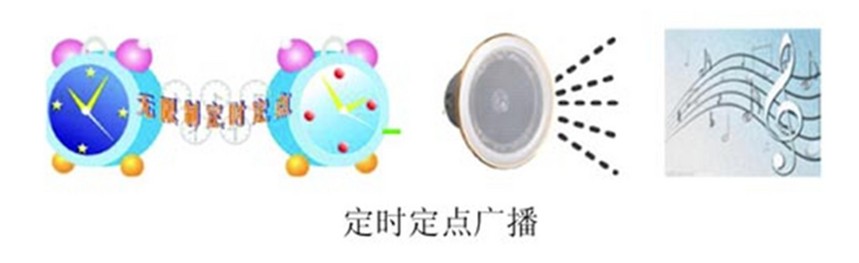

1.     定时播放:根据学校作息时间表编制广播播放时间表,定时定点自动播放音乐铃声。

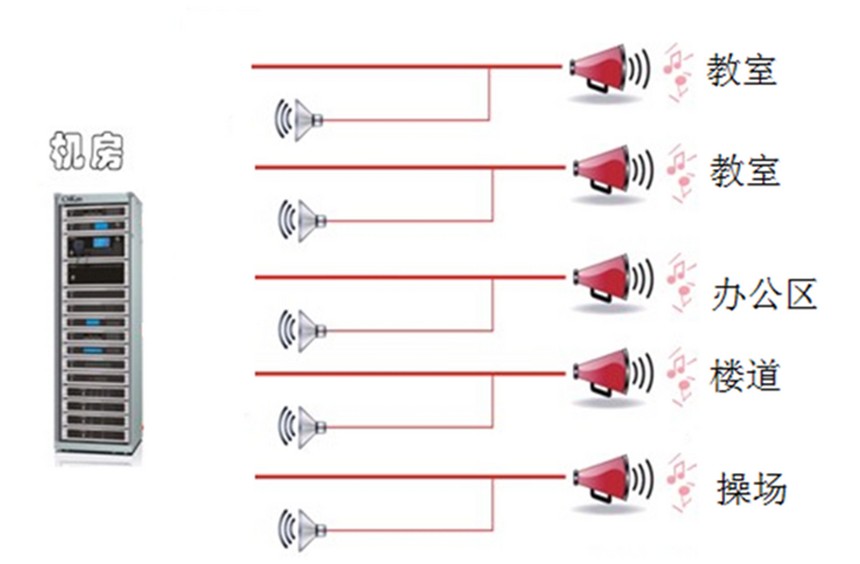

2.     分区广播:整个广播系统支持8路分区广播接口,可根据教学管理的需要,按照年级,公共区域,办公区,户外运动场等区域实现分区广播。

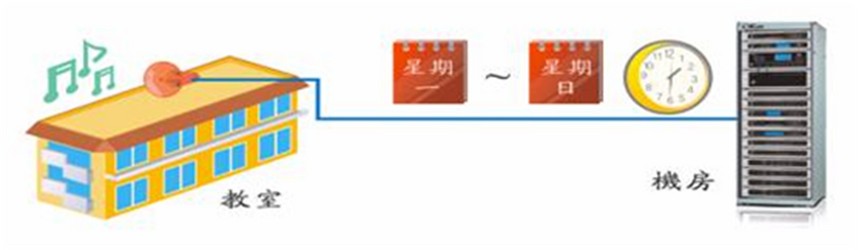

3.     周循环功能:系统编排好一周的播放时间表后,全年可循环播放,而无需每周重设。

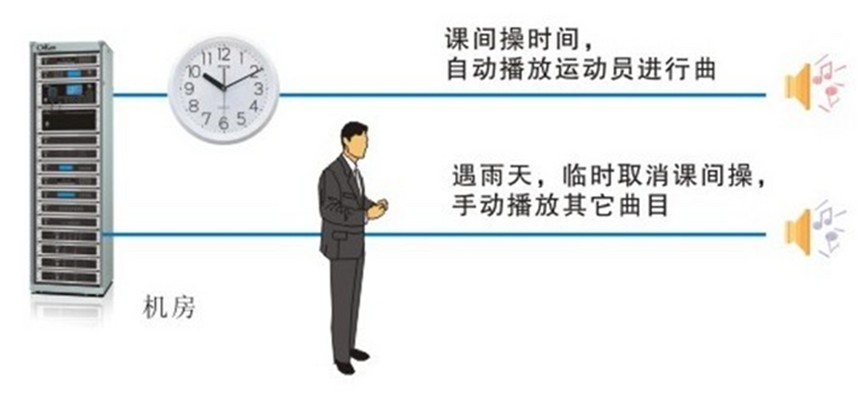

4.     选择区域进行临时广播 :系统可根据需要手动选择区域进行临时性广播,如校长讲话、播放通知、重要新闻等。




四、校园智能广播系统设备清单



序号

项目名称

型号

数量

单位

广播主控室设备

1

广播电脑主机



1

2

广播自动播出软件

V1.0

1

3

分区控制器

GMTD-8DV

1

4

前置放大器

GM-8601A

1

5

电源控制器

GMTD-DY

1

6

定压功放

GM-8660P(660W)

2

7

无线话筒

GM-9200U

1

8

会议话筒

GM-340

1

9

DVD播放机

GM-8621T

1

10

智能音乐编程播放器

GM-8608S

1

11

广播机柜

1.8米、19”

1

音箱设计(教室、走廊、运动场)

1

壁挂音箱

GM-351 (教室)

24

2

吸顶音箱

GM-501(教学楼楼道)

16

3

吸顶音箱

GM-501(办公楼楼道)

6

只

4

防雨音柱

GM-628(60W/80W)

4

五、智能分区广播系统拓扑图





若需要报价和具体方案,欢迎您来电咨询;
咨询电话:
15273318233(微信同号)
