弱电工程图纸审核时，哪些细节最容易被新手忽略，却会直接导致后期施工返工？

弱电工程图纸是施工的“导航图”，涵盖布线走向、设备点位、系统逻辑等核心信息。新手审核图纸时，常聚焦设备型号、线路规格等显性内容，却对藏在细节里的“隐形陷阱”视而不见。这些被忽略的细节，往往会在施工中爆发问题，轻则延误工期，重则导致大面积返工，增加成本。本文梳理新手最易遗漏的关键细节，剖析其对施工的影响，为图纸审核提供实用参考。

一、点位规划：“看得见”的位置，“算不准”的需求

设备点位是弱电工程的基础，新手审核时易仅核对“有无点位”，却忽略点位与实际使用场景的匹配度，导致施工后设备无法正常使用或需重新移位。

1. 点位间距与功能需求脱节

监控摄像头、无线AP、公共广播音箱等设备的点位，需符合“功能覆盖无死角”的原则，新手却常按图纸均匀分布，忽略现场环境差异。例如，在狭长走廊规划监控点位时，未考虑摄像头镜头角度，仅按5米间距布置，导致走廊拐角出现监控盲区；在开阔办公区布置无线AP时，未结合墙体阻隔情况，按10米间距摆放，造成部分区域信号薄弱。这类问题在施工完成后才被发现，只能重新凿墙布线、调整点位，不仅破坏已完成的装修，还增加线材和人工成本。

2. 点位与土建结构冲突

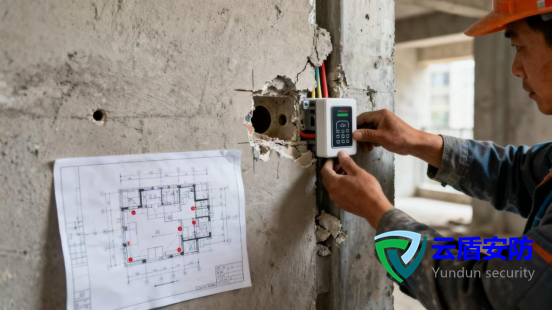

新手审核时，常孤立看待弱电点位，忽略其与墙体、梁柱、水电管线的位置关系。比如，将门禁读卡器点位设在承重梁柱上，施工时才发现无法凿槽布线；将网络机柜点位规划在卫生间隔壁的墙体旁，导致机柜安装后受潮湿影响设备寿命；弱电点位与强电插座距离过近（小于30厘米），未做屏蔽处理，后期易出现信号干扰。这些冲突源于图纸审核时未结合土建图纸交叉核对，施工中只能变更点位，引发墙面修补、线路重排等返工工作。

3. 预留点位不足或冗余

新手易按当前需求规划点位，忽略未来拓展可能，或盲目增加点位造成浪费。例如，在智慧教室改造中，仅在讲台处预留网络点位，未给学生区域预留多媒体设备点位，后期开展互动教学时需额外布线；在办公楼走廊未预留弱电检修盒点位，后期线路故障排查时只能破坏性凿墙。反之，在短期不会启用的闲置区域布置大量点位，则造成线材和施工成本的浪费，违背“精准规划”原则。

二、线路设计：“理得清”的走向，“藏得住”的隐患

线路是弱电系统的“血管”，其走向、保护、连接方式的细节设计，直接决定施工难度和后期稳定性，新手常因“重走向轻细节”导致返工。

1. 布线方式与环境不匹配

不同场景需采用不同布线方式，新手却常“一刀切”设计。例如，在地下车库等潮湿环境，图纸仅标注“穿管布线”，未明确要求使用防水线管和密封接头，施工后线路受潮短路，需全部返工更换；在吊顶内布线时，未标注“桥架敷设”，施工队直接将线路裸露敷设，不符合消防安全规范，被迫拆除吊顶重新安装桥架；室外监控布线未设计防雷接地措施，雷雨天气后设备损坏，需重新开挖布线并加装防雷装置。

2. 线路交叉与转弯处理不当

图纸中未明确线路交叉、转弯的施工标准，是新手常犯的错误。比如，弱电与强电线路交叉时，未标注“垂直交叉”和“屏蔽隔离”要求，施工中平行交叉导致信号干扰；线路转弯处未标注“圆弧过渡”，施工时做成直角弯，导致穿线困难甚至线缆破损，后期出现线路断裂需重新穿线；多根线缆共管时，未标注“线缆填充率不超过40%”的规范，施工后线缆挤压发热，引发短路故障。

3. 标识与预留长度缺失

图纸中未明确线路标识和预留长度要求，会给施工和后期维护埋下隐患。新手审核时易忽略这一细节，导致施工中线路两端无标识，后期排查故障时需逐段测试；设备端线缆预留长度不足（小于30厘米），设备安装时无法灵活调整位置，只能重新接线；桥架、线管的预留洞口未标注尺寸和位置，施工时洞口开凿过大或位置偏差，需后期修补墙面或地面。

三、系统逻辑：“通得过”的连接，“跑不起来”的功能

弱电系统是多设备协同的整体，新手审核时易关注单设备参数，忽略设备间的通信逻辑和兼容性，导致系统功能失效需返工。

1. 设备兼容性未核实

不同品牌、型号的弱电设备，通信协议、接口规格可能存在差异，新手审核时仅核对设备型号，未确认兼容性。例如，将支持POE供电的摄像头与普通交换机搭配，图纸中未标注“POE交换机”需求，施工后摄像头无法供电，需更换交换机并重新布线；楼宇对讲系统的门口机与室内机来自不同品牌，图纸未明确协议适配要求，安装后无法通信，只能更换设备或增加协议转换器。

2. 系统拓扑逻辑存在漏洞

新手审核时易忽略弱电系统的拓扑逻辑，导致图纸中存在“逻辑死点”。比如，网络系统中未设计冗余链路，核心交换机与接入交换机仅单链路连接，某条线路故障时导致区域网络瘫痪，需重新增加链路；门禁系统中未将读卡器与消防系统联动，图纸中缺失联动逻辑设计，验收时无法通过消防规范，需返工增加联动线路和程序配置；视频会议系统中未考虑带宽分配逻辑，多终端同时使用时出现卡顿，需重新调整网络拓扑和带宽规划。

3. 接地与防雷设计缺失

弱电设备对 grounding（接地）和防雷要求严格，新手常忽略图纸中的相关设计。例如，机房内的核心设备未标注“独立接地”要求，施工时与其他设备共用接地体，导致信号干扰；室外摄像头、无线AP的图纸中未设计防雷装置，雷雨天气后设备损坏，需返工加装避雷针和浪涌保护器；接地电阻值未标注合格标准（通常要求小于4欧姆），施工后检测不达标，需重新改造接地系统。

四、图纸审核的避坑技巧：新手必学的核心方法

避免因细节遗漏导致返工，新手审核弱电图纸时需建立“三维核对”思维：一是“图纸交叉核”，将弱电图纸与土建、强电、装修图纸对照，排查点位冲突；二是“场景还原核”，结合现场环境和使用需求，验证点位、线路设计的合理性；三是“系统联动核”，从设备兼容性、拓扑逻辑、功能需求出发，确保系统整体可运行。同时，养成“标注细节”的习惯，将审核中发现的问题标注在图纸上，与设计方、施工方同步确认，从源头规避返工风险。

结语

弱电工程图纸审核的核心，在于“于细微处见真章”。新手眼中“无关紧要”的点位间距、线路标识、设备兼容性等细节，恰恰是决定施工能否顺利推进、系统能否稳定运行的关键。返工不仅意味着成本增加、工期延误，更可能影响工程质量和后期使用体验。对于弱电工程从业者而言，图纸审核不是“走流程”，而是“把关口”——唯有沉下心关注每一个细节，结合现场实际和专业规范严谨核对，才能从源头避免返工，打造出高效、稳定、可靠的弱电系统。
